ОКШ нержавеющие отводы: виды и стандарты

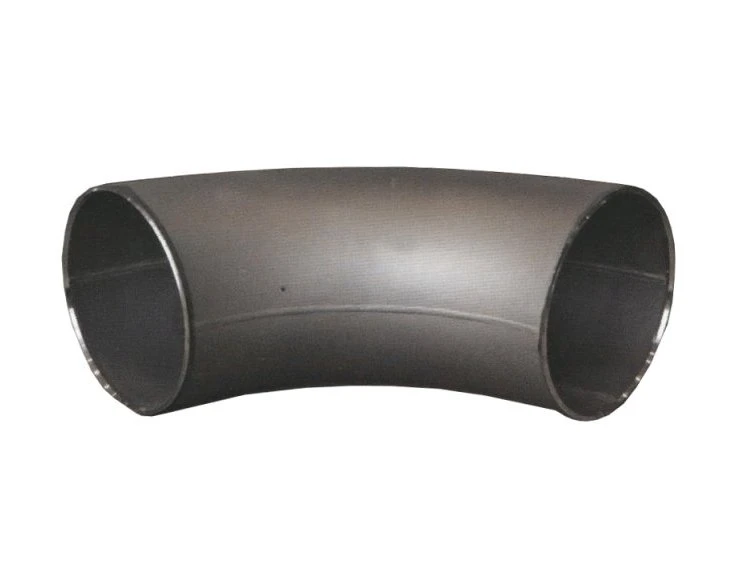

ОКШ (отвод крутоизогнутый штампосварной) — фитинг трубопровода из нержавеющей стали для изменения направления потока под углом 30°, 45°, 60° или 90°. Изготавливается штамповкой двух полусфер с последующей продольной сваркой; применяется на магистральных и технологических трубопроводах среднего и большого диаметра под приварку. В каталоге ГК «Тантал» — 96 позиций по ТУ 102-488-2005: стальные отводы и фитинги под приварку для трубопровода среднего и большого диаметра.

ГК «Тантал» поставляет ОКШ нержавеющие отводы для объектов теплоснабжения, пищевой и химической промышленности. Смежные типы в разделе нержавеющих отводов: бесшовные (по ГОСТ 17375-2001), крутоизогнутые и сварные.

Марки нержавеющей стали для ОКШ

Основные марки стали для отводов ОКШ на нашем сайте:

• 08Х18Н10 (аналог AISI 304) — универсальная аустенитная сталь для трубопроводов ХВС, ГВС, пищевых производств;
• 12Х18Н10Т (AISI 321) — стабилизированная титаном сталь, повышенная стойкость при повышенных температурах;
• AISI 316Ti — для агрессивных сред, химических производств, морской атмосферы;
• AISI 316L — низкоуглеродистый аналог 316, свариваемость без межкристаллитной коррозии.

Марки стали — по ГОСТ 5632-2014. На каждую партию — сертификат с указанием химического состава и механических характеристик.

Технические характеристики ОКШ отводов

Ключевые характеристики штампосварных крутоизогнутых отводов:

• Изменение направления трубопровода — угол 30–90°, радиус изгиба по ТУ 102-488-2005;
• Способ изготовления — штамповка полусфер + продольный сварной шов;
• Толщина стенки — согласно ТУ и проекту (типовые значения в карточках товаров);
• Рабочая среда — вода, пар, нейтральные и слабоагрессивные среды (марка зависит от среды);
• Соединение — под приварку (стыковой шов с трубой);
• Контроль качества — геометрия, визуальный и ультразвуковой контроль сварного шва, сертификат на партию.

Применение ОКШ нержавеющих отводов

• Тепловые сети и котельные — поворот магистралей горячего водоснабжения и отопления;
• Пищевая и фармацевтическая промышленность — технологические трубопроводы из 12Х18Н10Т;
• Химия и нефтехимия — узлы на AISI 316Ti / 316L;
• Водоподготовка и очистные сооружения — коррозионностойкие стальные отводы большого диаметра;
• Технологические обвязки — изменение направления трубопровода на объектах со средним и большим Dy;
• Энергетика — паропроводы и конденсатные линии (по согласованию марки и ТУ).

Сварка ОКШ нержавеющих отводов

Приварка ОКШ к трубе выполняется стыковым швом методом TIG (аргонодуговая сварка) или MMA с последующей зачисткой. Для марок 08Х18Н10 и 12Х18Н10Т применяют электроды типа ЭА-400/10Т, Св-04Х19Н9; для AISI 316Ti — ЭА-400/10Т, проволоку ER316L.

Рекомендации по сварке:

• Подготовка кромок под толщину стенки трубы и отвода;
• Защита обратной стороны шва аргоном (для тонкостенных участков);
• Контроль сварного шва на отсутствие подрезов и непроваров — особенно на продольном шве самого ОКШ;
• При необходимости — пассивация и травление зоны сварки для восстановления коррозионной стойкости.

ГК «Тантал» оказывает услуги сварочных работ и ультразвукового контроля сварных соединений.

Достоинства и недостатки ОКШ

Достоинства:

• Экономичное изготовление на больших диаметрах, где бесшовный отвод невозможен или слишком дорог;
• Широкий сортамент углов (30–90°) и диаметров по ТУ 102-488-2005;
• Коррозионная стойкость нержавеющих марок в стандартных средах;
• Совместимость с трубопроводной арматурой и фитингами под приварку.

Недостатки:

• Продольный сварной шов — зона повышенного внимания при контроле и эксплуатации;
• Для агрессивных сред требуется выбор марки AISI 316Ti/L, а не 304;
• На малых диаметрах чаще выгоднее бесшовный отвод по ГОСТ 17375;
• Изготовление нестандартных радиусов — под заказ, срок зависит от партии.

Условия поставки ОКШ отводов

Купить ОКШ нержавеющие отводы в ГК «Тантал» — со склада в России или под заказ по чертежу. В наличии поддерживаются ходовые углы и диаметры; если нужной позиции нет в наличии, предложим изготовление по ТУ 102-488-2005. Актуальную стоимость и наличие по складу уточняйте у менеджера; работаем с юридическими лицами по безналичному расчёту.

• 96 позиций в каталоге — углы 30°, 45°, 60°, 90°, диаметры 268–1200 мм;
• Сертификат качества и соответствие ТУ 102-488-2005 на каждую партию;
• Доставка по России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск и другие города;
• Изготовление по чертежу и нестандартным размерам — по запросу;
• Оптовые скидки при крупных партиях.
